甚麼是緊急開關
|
|
緊急停止開關,也稱為E-STOP,是在緊急情形,機器正常使用中發生異常故障情形或危及人員生命安全或設備物料損失採取的斷然隔離裝置。
緊急停止開關與一般關閉的開關或是正常停機程序不同,正常停機程序會依操作順序關閉設備 ,而緊急停止開關的設計目的是以最快的速度停止機器運作,而且緊急停止開關的用法需要簡捷,且可以迅速進行。
每一個機台或是機械設備均有發生異常的時候 當作業員目視生產線的產品品質異常或是機械設備發生異常時為了避免損失和危險發生，作業員能夠立即以手動方式進行操作
讓機械設備緊急停止動作之 “緊急停止裝置”緊急停止開關如果無法正常發揮作用可能產生意外或是災害所以 於構造以及使用方式上必須滿足製造安全規範
|
 緊急停止開關的種類 :
|
|

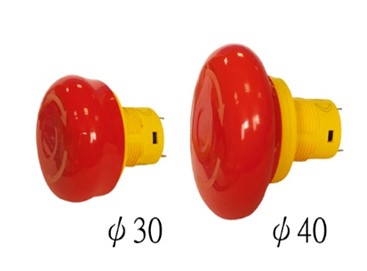

A.按壓式緊急停止開關
|
1.拉出解除型
裝設於控制面板或是控制盒表面用手去按壓紅色頭型按鈕使機械停止的方式一旦按下按鈕後按鈕會自行保持在被按壓的位置將按鈕拉出才能恢復歸到解除的位置
2.轉動解除型
裝設於控制面板或是控制盒表面用手去按壓紅色頭型按鈕使機械即刻停止的方式一旦按下按鈕後會自行保持在被按壓的位置將按鈕依指示方向旋轉才能恢復歸到解除的位置
3.鑰匙解除型
裝設於控制面板或是控制盒表面用手去按壓紅色頭型按鈕使機械即刻停止的方式一旦按下按鈕後按鈕會自行保持在被按壓的位置除非插入鑰匙旋轉才能復歸到解除的位置
4.緊急閉鎖型
裝設於控制面板或是控制盒表面 (多數都是裝設於控制面板) 用手去按壓紅色頭型按鈕使機械即刻停止的方式 一旦按下按鈕後按鈕會自行保持在被按下的位置 將按鈕依指示方向旋轉或是拔出才能復歸到解除的位置 (旋轉/拔出均可)
|
|
B.緊急開關手足型
|
用手或腳去即時碰觸紅色頭型按鈕使機械即刻停止的方式
|
|
C.拉繩式緊急停止開關
|
藉著往下拉動繩纜可將機械設備停止一般沿著複數的機械設備設置的長距離生產線裝置
|
|

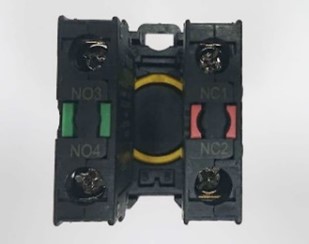

緊急停止開關的端子配置 :
|
Non-lighted(two contacts)
Non-lilghted(three contacts)
|
|
緊急停止開關的連接形式 :
|
| Type |
端子連接形式 |
| 1NO+1NC |
2NC(1NC+1NC) |
1NO+2NC(1NC+1NC) |
3NC(1NC+1NC+1NC) |
| 無燈塊 |
 |
 |
 |
 |
高壓帶燈
(交流電路使用)
<240vac d
|
 |
 |
|
|
低壓帶燈
(直流電路使用)
< 30vdc
|
 |
 |
|
|
|
|
22mm緊急停止按鈕的組裝配件 :
|
|
|
|
裝拆示範 :
|
|
轉動解除示範 :
|
|
拉出解除示範 :
|
|
鑰匙解除示範 :
|
想要進一步了解微動開關/行程開關/按鈕開關 : http://www.moujengroup.com/
|
|
使用上應注意事項 :
|
＊ 通常配置在作業員進行作業的位置附近以利危急時能夠馬上操作
＊ 按鈕式緊急停止開關之周圍不得有妨礙操作之任何設置
＊ 按鈕式緊急停止開關之周圍不得設置在不平凹陷處
＊ 拉繩式緊急開關必須考慮拉繩的重量等狀況並定期進行拉力測試調整
|
