甚麼是緊急開關 MST 多層警示燈

多層警示燈介紹以及意義

多層警示燈是用在各種機械設備上的一種警示燈具，最大的作用便是在機台設備運作時提供預警的效果，是非常普遍且慣用的燈具，特別是應用在各式自動化機台，檢測設備，CNC工具機和SMT/PCB機台，且通常採用對視覺十分顯眼的紅/黃/綠/藍這些顏色，並搭配各式底座及蜂鳴器以符合各種機台設備的需求！

警示燈顏色普遍代表的意義

多層警示燈的介紹

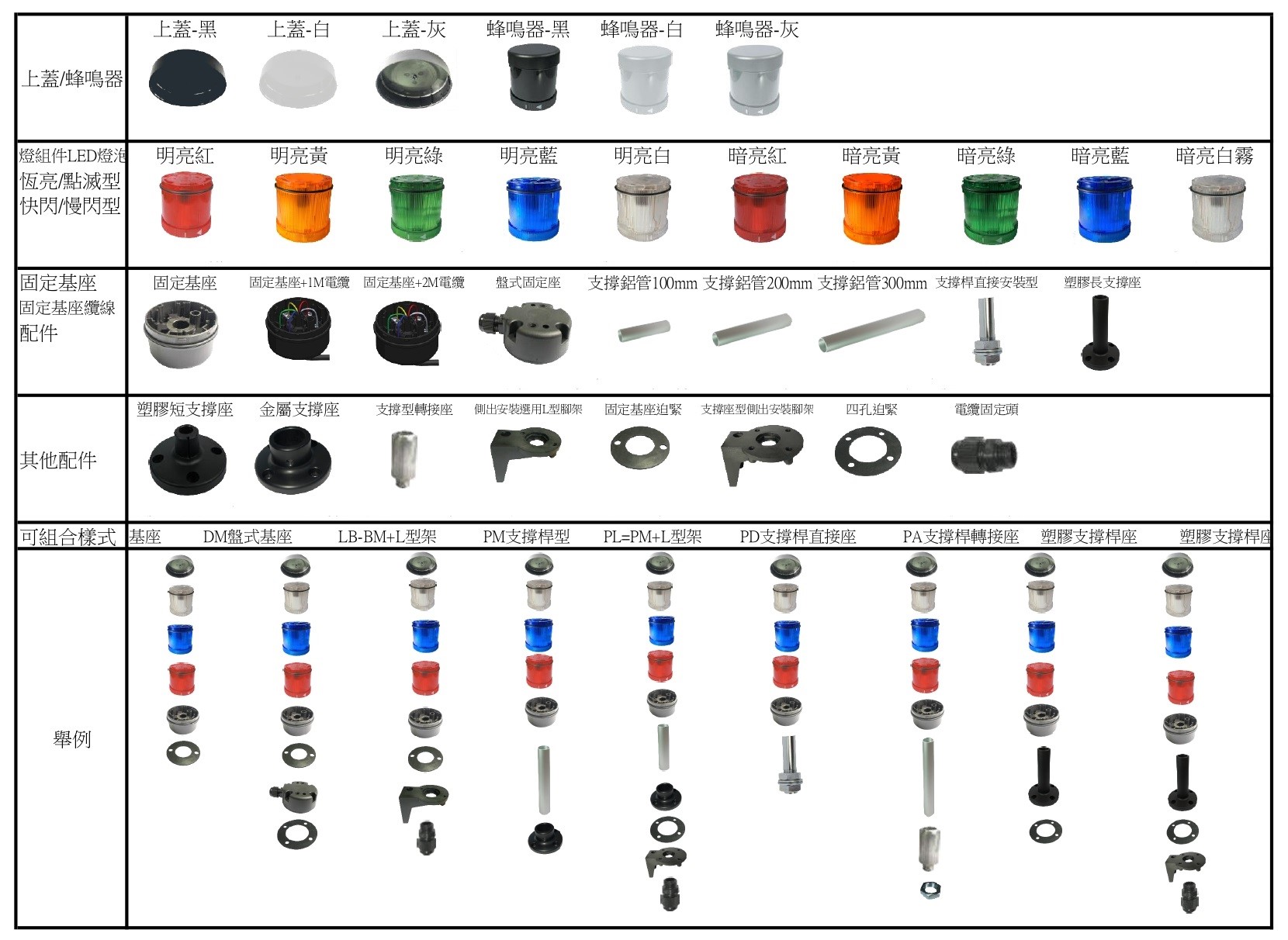

通常使用紅、黃、綠、藍、白五色多層式LED警示燈裝置加上選用配件組合而成。

＊保護等級 (IP防護等級標準)

IP（INGRESS PROTECTION）防護等級系統，將電器依其防塵防濕氣之特性加以分級。這裡所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電。

IP防護等級是由兩個數字所組成，格式為IPXX，其中XX為兩個阿拉伯數字。

第一位數字表明設備抗微塵的範圍，或者是人們在密封環境中免受危害的程度，代表防止固體異物進入的等級，最高級別是6；

第二位數字表明設備防水的程度，代表防止進水的等級，最高級別是8。

IP後第一位數字：防塵等級

數字	防護範圍	說明
0	無防護	對外界的人或物無特殊的防護。
1	防止直徑大於50mm的固體外物侵入	防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸（直徑大於50mm）的外物侵入。
2	防止直徑大於12.5mm的固體外物侵入	防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大於12.5mm）的外物侵入。
3	防止直徑大於2.5mm的固體外物侵入	防止直徑或厚度大於2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件。
4	防止直徑大於1.0mm的固體外物侵入	防止直徑或厚度大於1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件。
5	防止外物及灰塵	完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作。
6	防止外物及灰塵	完全防止外物及灰塵侵入。

IP後第二位數字：防水等級

數字	防護範圍	說明
0	無防護	對水或濕氣無特殊的防護。
1	防止水滴浸入	垂直落下的水滴（如凝結水）不會對電器造成損壞。
2	傾斜15度時，仍可防止水滴浸入	當電器由垂直傾斜至15度時，滴水不會對電器造成損壞。
3	防止噴洒的水浸入	防雨或防止與垂直的夾角小於60度的方向所噴洒的水侵入電器而造成損壞。
4	防止飛濺的水浸入	防止各個方向飛濺而來的水侵入電器而造成損壞。
5	防止噴射的水浸入	防止來自各個方向由噴嘴射出的水侵入電器而造成損壞。
6	防止大浪浸入	裝設於甲板上的電器，可防止因大浪的侵襲而造成的損壞。
7	防止浸水時水的浸入	電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞。
8	防止沉沒時水的浸入	電器無限期沉沒在指定的水壓下，可確保不因浸水而造成損壞。
